接修一台荣事达RB50-3012G波轮全自动洗衣机，按电源键后，面板指示灯和数码管亮，再按启动键，洗涤状况的指示灯开始正常闪烁，但进水阀并没动作。选择脱水程序后按启动键，脱水指示灯正常闪烁，数码管显示时间为8分钟并逐步降低到0，然后表示脱水完成蜂鸣器响，但洗衣机并没任何动作。
打开上盖短接水位开关引线，模仿水位已到位，然后按启动键，电机应该开始运转，但仍没任何动作。仔细测试进水阀、排水阀和电机，确实没断路状况。拆下电脑板发现有一只白色的继电器，但在按电源键时并没听见继电器吸合的声音。
线路简图如图1所示，ULN2004A是一块7通道反相驱动器，①~⑦脚是输入，10~16脚是输出，输出电平和输入电平反相，即输入高电平输出就是低电平，其中①④脚的输入输出电平符合反相规律，⑥脚在上电时为低电平，按下电源键就变为高电平，而且在任何工作状况下一直是高电平，只有关掉电源才变回低电平，估计这组反相器应该是控制白色继电器的，但输出端11脚一直为13V高电平，可判断这组反相器坏了。因为线路板密封在塑料壳內，更换芯片非常的麻烦。

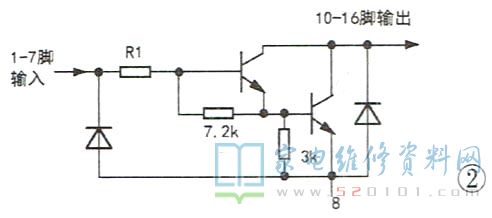

从ULN2004A内部线路可以了解，这是由二只NPN三极管组成一只达林顿管，其特征是放大倍数能达到几万倍，尝试用一只C1815三极管和10k电阻按图1接好，上电后按电源键，继电器发出清脆的吸合声，洗衣机各工作状况均正常，问题排除。提示:其实该机问题最简单的解决方法是拆开继电器的外壳，直接短路两个接点，且用完洗衣机后需关闭电源。另外ULN2004和ULN2003功能和引脚排列都一样，不同在于R1的阻值有不同，ULN2004是10k2，ULN2003是2.7k，通常情况下可以互换。问题代码:E1，表示进水超越16分钟，水位还没达到设定水位;E2，表示门盖未关好;E3，表示洗衣桶晃动过大，触碰安全开关;E4，表示排水超时。
